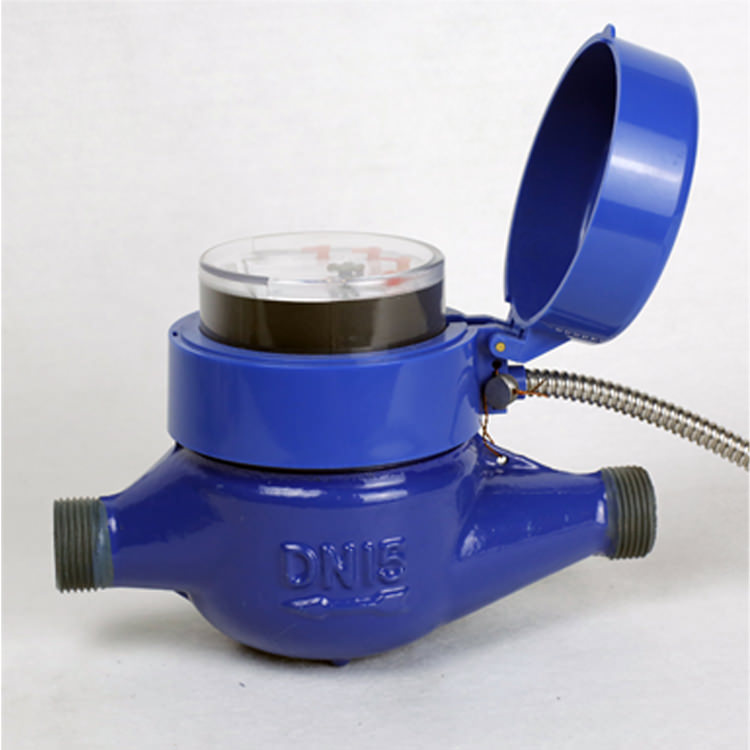

RS485-MODBUS遠傳水表

　　RS485-MODBUS遠傳水表，以光電直讀遠傳水表為基表，采用對射式光電直讀模塊，以目前***為**的RS485-MODBUS總線方式傳輸，此水表通訊協議的波特率可自2400-9600可選。水表地址可以自行設定。極大的方便的用戶不同要求。 RS485-MODBUS總線為四線制，有嚴格線序，兩根電源線，兩根線信號線，在安裝，維修時提供方便，水表在平時不需要供電，只是要抄表的瞬間由集中器下達抄表指令進行瞬間供電抄表。

　　RS485-MODBUS接線方式：

　　紅 ——電源

　　黑 ——地

　　白（黃）——RS485+

　　藍（綠）——RS485-

　　1、光電直讀模塊直讀式表具采用光、機、電一體化技術及絕對式光電編碼器原理，通過透射式光電轉換，將每個字輪作為一個碼盤，五個紅外接收管感應字采用輪上的透光槽射過來的紅外光而引起的電平變化組成一組五位數碼，經譯碼后遠傳至系統計算機在抄表界面上顯示與水表窗口值相同的數字瞬間抄表讀取計數器字輪位置狀態，從而**地讀出字輪在顯示窗的數字。根據上述原理讀出表具的讀數，并上傳給上位機。信號傳輸**，可確保千萬次信號無誤差。

　　2、表和光電模塊部分采用一體式結構，任何一部分損壞不影響另一部分的重新利用，維護方便。

　　3、采用國內*****的RS485/MODBUS設計技術，內有看門狗電話，保證了通訊的穩定性和可靠性。

　　4、發訊部分采用多次密封工藝，可防潮、防水。

　　5、具有短線、斷線檢測功能，適時監視用戶的非正常用水狀態。

　　6、不受外界磁場和回流的影響，平時電子模塊處于不工作狀態，不受系統是否發生過斷電、故障或干擾甚至雷電的影響。

　　7、光電直讀模塊與表內的計數器運轉裝置沒有機械接觸，不影響計量靈敏度。

　　8、不改變原有結構和計量特性，可與國內任意一家計量表具生產廠家產品配套。

　　9、直接讀取表的窗口值，不是累計脈沖數，沒有累計誤差，不需設置表底數、表常數等參數無需存儲數據，真正實現了可靠"讀表"。

　　10、每個表有屬于本表的唯一地址編碼，方便管理維護。

　　11、每個表滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求。

　　12、使用壽命可達十年。
