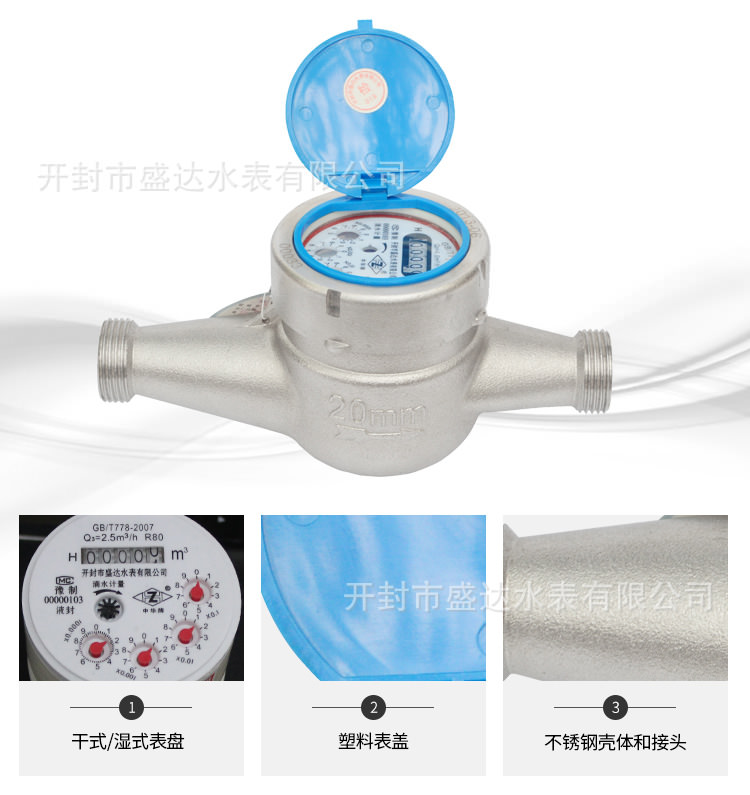

傳統水表的主要結構

　　傳統水表的內部結構從外向里可分為殼體、套筒、內芯三大件。殼體是生鐵鑄成的，水從進水口出來之后通過殼體的下部環形空間，這里叫做“下環室”。在這個環形空間的上面有“上環室”和出水口相通。套筒的底部有個帶有小孔的過濾網，濾出水中的雜物。套筒側面有上下兩排圓孔，孔的位置恰好與殼體的上下環室對著，顯然，下排是進水孔，上排是出水孔。特別值得注意的是，這兩排孔都是沿圓的切線方向斜著打的。注意上下兩排孔的方向相反。水從下排孔沿切線方向流進去，勢必形成旋轉的水流，這對于水表的工作是十分重要的。內芯分為上、中、下三層，從玻璃窗看到的是上層，只有指針和刻度盤。其實*關鍵的是下層，這里面有個塑料輪，輪邊上有許多塑料葉片，叫做“葉輪”。


　　葉輪所處的位置正好在套管下層孔所形成的旋轉流里，水流沖擊輪周的葉片，產生轉矩，使葉輪旋轉起來。龍頭開得越大，水流越急，葉輪就轉得越快。

　　葉輪的軸垂直向上到達中層，軸上面有個小齒輪，用它和“十進制數齒輪”嚙合，達到累計轉數的目的。“十進制數齒輪”的作用是每當個位數齒輪轉十圈，十位數齒輪就轉一圈。換句話說，個位數齒輪轉一圈，十位數齒輪就轉十分之一圈。個位數齒輪是主動者，靠它來帶動十位數齒輪。實際上每一級十進位用兩對齒輪完成，以使轉動方向一致，其中一對傳動比是9:30，另一對是10:30，這兩對串聯在一起，總的傳動比就是這兩個的乘積，即0.099999，**可以近似為0.1。照這樣計算，如果要讀七位數（小數點前讀四位是黑刻度，小數點后讀三位是紅刻度），就得用12對齒輪。再加上別的一些用途，在這個中層小小的空間要擠進18根軸和34個齒輪，也可算是高密度安裝了。這類水表憑借其簡單價廉，能在潮濕環境里長期使用而無需維修，而且不用電源，停電也不影響工作的優點依然會長期服務。

　　智能ic卡水表

　　智能ic卡水表是一種利用現代微電子技術、現代傳感技術、智能ic卡技術對用水量進行計量并進行用水數據傳遞及結算交易的新型水表。這與傳統水表一般只具有流量采集和機械指針顯示用水量的功能相比，是一個很大的進步。智能ic卡水表除了可對用水量進行記錄和電子顯示外，還可以按照約定對用水量自動進行控制，并且自動完成階梯水價的水費計算，同時可以進行用水數據存儲的功能。由于其數據傳遞和交易結算通過ic卡進行，因而可以實現由工作人員上門操表收費到用戶自己去營業所交費的轉變。ic卡交易系統還具有交易方便、計算**、可利用銀行進行結算的特點。ic 卡水表的外觀與一般水表的外觀基本相似，其安裝過程也基本相同。ic卡水表的使用很簡單，從用戶的角度看，就是把ic卡卡片向水表里插一下。 ic 卡水表的工作過程一般如下：將含有金額的ic卡片插入水表中的ic卡讀寫器，經微機模塊識別和下載金額后，閥門開啟，用戶可以正常用水。當用戶用水時，水量采集裝置開始對用水量進行采集，并轉換成所需的電子信號供給微機模塊進行計量，并在lcd顯示模塊上顯示出來。當用戶的用水金額下降到一定數值時，微機模塊進行聲音報警，提示用戶應該去持卡交費購水。如超過用水金額，則微機模塊會自動將電控閥門關閉，切斷供水。直至用戶插入已經交費的ic卡片重新開始開啟閥門進行供水。

　　安裝方法

　　1、水表的口徑應根據安裝管道的口徑而定，安裝位置應避免曝曬、水淹、冰凍和污染，方便拆裝和刷卡。

　　2、水表應水平（顯示面向上）安裝。

　　3、新裝前應先清除管道內的砂石、麻絲等雜物，以免造成水表故障。

　　4、水表所示的箭頭方向應與管道水流方向一致。

　　5、水表若裝在鍋爐進水端時，要防止鍋爐熱水及蒸汽回流而損壞水表內部機件，*好在水表出水口處加裝止回閥。
